Nueva instalación de valorización de lodos de la EDAR de Galindo

En la actualidad, la EDAR de Galindo en Sestao, genera cerca de 75.000 Tn/año de lodo deshidratado (sequedad del 28-34%) como resultado del tratamiento de las aguas residuales del Gran Bilbao.

Hasta la construcción de la nueva instalación de valorización de lodos, estos, eran incinerados en dos instalaciones existentes: la primera, con una capacidad de 4 Tn/h (Horno nº 1) y puesta en marcha en 1990 y la segunda, con una capacidad de 8 Tn/h (Horno nº 2) y puesta en marcha en el año 2000.

A pesar de que dichas instalaciones han sido renovadas a lo largo de los años tanto en la búsqueda de una mayor eficiencia energética como en la mejora del tratamiento de los humos, la primera de ellas cumple 25 años con unas prestaciones energéticas por debajo de lo deseado.

Teniendo en consideración que anualmente las dos instalaciones deben parar por periodos cercanos al mes debido a requerimientos legales de mantenimiento (en los que el lodo se debe enviar a vertedero), se justifica la construcción de una nueva instalación.

Con la construcción de la nueva instalación (Horno nº 3), una de las tres,  actuará de reserva de las otras dos, de modo que sólo podrán entrar simultáneamente en servicio dos de ellas.

Se estima que en los meses estivales de menor producción de lodos, entren en servicio los hornos nº 1 y la nueva instalación (12 Tn/h de capacidad) y el resto del año la nueva instalación y el horno nº 2 (16 Tn/h de capacidad).

DATOS BÁSICOS DE LA NUEVA INSTALACIÓN

En respuesta a dicha necesidad, el Consorcio de Aguas Bilbao Bizkaia, licitó los trabajos de proyecto y obra para la nueva instalación integral de combustión de lodos en la EDAR de Galindo, comenzando los trabajos en octubre de 2011.
La instalación, diseñada y construida por la UTE compuesta por las empresas Degremont, S.A. y Excavaciones Viuda de Sainz, S.A. supone  una inversión de 31.322.722,72 € (obra financiada por la Diputación Foral de Bizkaia) y se pone en marcha en enero de 2015.

Los resultados obtenidos, cumplen e incluso superan en algunos casos lo requerido, siendo las siguientes las características generales más importantes de la nueva instalación:

• La nueva instalación de valorización con una capacidad de 8 Tn/h, es auto térmica para condiciones normales de entrada del lodo, de modo que no es necesaria la adición de ningún combustible adicional para que se dé el proceso de combustión del lodo. Este objetivo, se consigue mediante el aprovechamiento de los humos calientes de combustión para el calentamiento directo del aire de fluidificación y combustión.
• La instalación, es energéticamente autónoma. Por un lado, genera la energía térmica suficiente para garantizar la autotermicidad y por otro lado, se realiza un aprovechamiento energético secundario, que hace posible la autonomía eléctrica. Esto último, se consigue con el aprovechamiento del calor secundario no utilizado para el calentamiento del aire de combustión, mediante el cual se genera vapor de agua y electricidad a través de turbinas. El consumo eléctrico de la instalación es cercano a los 600 kW/h y se generan más de 700 kW/h.
• Se trata de un proceso que esta? pro?xima el residuo 0, puesto que gracias a la incineracio?n, el volumen se reduce hasta un 10% y pra?cticamente el total de las cenizas, son revalorizadas en otros procesos industriales tales como la fabricacio?n de cemento, de baldosa hidra?ulica, etc.
• Además de la propia instalación de valoración de lodos, la obra también comprende la construcción de las instalaciones para la reutilización del agua clarificada en consumos para los diferentes servicios de las tres líneas de incineración.
Con esta nueva inversión, el Consorcio de Aguas Bilbao Bizkaia, cubre sus necesidades en gestión de lodos de depuradoras  y apuesta definitivamente por la tecnología sostenible de la valorización frente a otras soluciones como la gestión en vertederos y uso agrícola de los lodos.

OBRA CIVIL

Teniendo en cuenta la tipología de los edificios a construir y el terreno donde se ubican, se han realizado dos tipos de cimentaciones:

• Tanto el Horno nº 3 como el depósito de agua clarificada pueden considerarse elementos de entidad que transmiten cargas significativas a la cimentación y que no admiten asentamientos globales ni diferenciales importantes.
• Para ambos edificios, así como a todos los elementos de la instalación y las bancadas y plataformas y elementos auxiliares, se ha diseñado una cimentación profunda mediante losa pilotada.
• La losa es de hormigón armado en espesor 90 cm, y los pilotes, igualmente de hormigón armado, tipo CPI 8 ejecutados “in situ” mediante barrena continua y hormigonados mediante tubo “tremie”. Sus diámetros oscilan entre 820 y 1.020 mm y han alcanzado una profundidad entorno a los 30 metros incluyendo un empotramiento de 2 metros en el sustrato rocoso.
• Por otra parte, el resto de edificios, de tratamiento de agua clarificada, el de la dilución de sosa y la nueva sala de control, son instalaciones más livianas que las anteriores y admiten una cimentación mediante zapatas superficiales sobre el nivel de rellenos de gravas con finos.

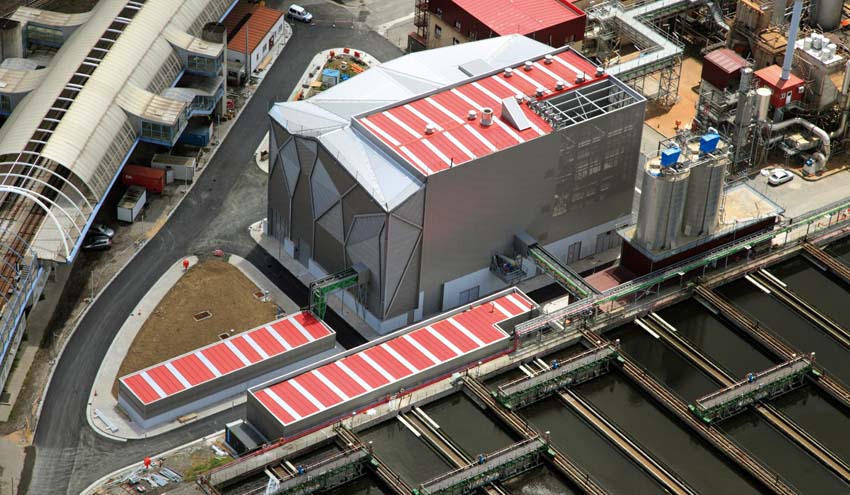

Uno de los aspectos más cuidados durante todo el proceso de construcción ha sido la fachada de los edificios y fundamentalmente la del horno nº 3.

• La estructura principal se ha realizado mediante pilares y vigas de acero, con tipología orgánica donde no se mantiene la verticalidad habitual en este tipo de edificios, si no que forman diferentes figuras geométricas dentro de las cuales se encastra el cerramiento de fachada. Este se ha realizado en chapa de aluminio perforada, que con la iluminación interior del horno permite ver todos los equipos ubicados en su interior, lo que confiere una apariencia muy singular y bella al conjunto.

Se han realizado, lógicamente, todas las redes de servicio o instalaciones necesarias para un correcto funcionamiento de la instalación. Entre ellas cabe destacar:

• Nuevo vial de acceso.
• Nuevas redes de saneamiento para aguas pluviales y fecales.
• Red de alumbrado en nuevos viales y edificios.
• Climatización.
• Contraincendios.
• Ventilación.
