EDAR de la Ciudad de Toledo

El pasado mes de diciembre tuvo lugar la inauguración oficial de la nueva EDAR de la Ciudad de Toledo (EDAR de Estiviel), que forma parte de la actuación que el Ministerio de Agricultura, Alimentación y Medio Ambiente está desarrollando en la ciudad para mejorar la calidad de los vertidos el río Tajo.

La actuación “Saneamiento de vertidos de Toledo”, cuyas obras han sido ejecutadas por la sociedad estatal Aguas de las Cuencas de España (Acuaes), suponen una inversión total de 39,9 millones de € (IVA incluido), incluyendo la EDAR, en servicio, el colector, ya terminado, y el tanque de tormentas cuyas obras están siendo ejecutadas en la actualidad.

La actuación será financiada por el Ministerio, a través de la sociedad estatal ACUAES con el auxilio de fondos europeos, y por el Ayuntamiento de Toledo a través de operación financiera suscrita por la sociedad estatal.

PROBLEMATICA Y OBJETO

El Real Decreto Ley 11/95 de 28 de diciembre traspone la Directiva 91/272/CEE que establece las normas aplicables al tratamiento de las aguas residuales urbanas, exigiendo la reducción de nutrientes (N y P) en las zonas sensibles.
Tras la inclusión del río Tajo a su paso por Toledo como zona sensible, y con el fin de dar cumplimiento a esta normativa cuyo objetivo final es la mejora de la calidad de las aguas continentales, Aguas de la cuenca del Tajo (ACUATAJO; posteriormente ACUASUR y en la actualidad ACUAES) estableció la necesidad de ejecutar una instalación de tratamiento de agua que permitiera alcanzar los niveles de calidad requeridos ya que la depuradora existente hasta el momento, consistente en un sistema de lechos bacterianos, no los proporcionaba.

DATOS BÁSICOS DE LA EDAR

Las obras del Proyecto que se ha ejecutado corresponden a los datos de la FASE I, dejando el espacio en planta y las conexiones previstas para las ampliaciones sucesivas de la FASE II y FASE III.

Caudales de Diseño: Los caudales de diseño considerados son los indicados en la tabla 1.

Contaminación. Agua Bruta: Las características principales del agua residual a tratar son las indicadas en la tabla 2.

Parámetros de Salida. Agua tratada: Los parámetros de salida son los indicados en la tabla 3.

Características del Fango a evacuar: El fango después de tratado y estabilizado cumplirá con los siguientes requisitos:

• Sequedad (% en peso de sólidos secos): ≥ 22 %
• Reducción de sólidos volátiles en digestión: ≥ 45 %

Línea de agua

El agua bruta llega a la planta a través de un nuevo colector de hormigón armado de 2.000 mm de diámetro y 1,3 por mil de pendiente. A partir de este punto se dispone:

• Obra de llegada, pozo de gruesos, aliviadero y by-pass
• Elevación de agua bruta
• Desbaste de sólidos gruesos y finos
• Desarenado-desengrasado (aireado)
• Medida de caudal.
• Tratamiento primario:
- Regulación de caudal
- Decantación de proceso.
- Decantación de exceso de caudal.
• Tratamiento biológico:
- Reactor biológico de media carga, con eliminación de nitrógeno y fósforo.
- Decantación secundaria.
- Instalaciones para eliminación de fósforo vía química (en servicio para ocasiones puntuales).
• Tratamiento terciario:
- Bombeo a tratamiento.
- Tratamiento físico-químico.
- Decantación lamelar.
- Filtración en discos filtrantes.
- Desinfección por ultravioleta.
• Obra de salida, arqueta de agua tratada y colector.

Línea de fangos

• Extracción y bombeo de fangos primarios a espesamiento.
• Recirculación de fangos secundarios a reactor biológico.
• Extracción y bombeo de fangos secundarios en exceso a espesamiento.
• Cámara de mezcla de fangos primarios, fangos de terciario y fangos de tratamiento de escurridos de deshidratación.
• Espesamiento por gravedad de los fangos primarios, con tiempo de retención suficiente para fermentación y bombeo de recirculación.
• Bombeo de sobrenadantes de los espesadores-fermentadores a biológico (cámara preanóxica y cámara anóxica 2), para posibilitar la desnitrificación hasta el grado requerido.
• Tamizado de fangos primarios espesados.
• Espesamiento de fangos biológicos por espesadores dinámicos rotativos.
• Cámara de mezcla de fangos primarios y biológicos espesados.
• Digestión anaerobia de fangos mixtos espesados.
• Depósito tampón.
• Acondicionamiento y deshidratación mecánica de fangos estabilizados.
• Almacenamiento de fangos deshidratados.

Línea de gas

• Almacenamiento de gas producido
• Motor de Cogeneración

Obras complementarias

• Tratamiento de olores.
• Red de vaciados.
• Bombeo de vaciados de biológico y decantación.
• Bombeo aguas sucias del edificio de control.
• Redes de aire de servicios.
• Red de agua industrial.
• Red de agua potable.
• Centro de seccionamiento y transformación.
• Líneas de fuerza y mando.
• Instrumentación y sistema de telecontrol.
• Alumbrado exterior e interior de los edificios.
• Urbanización y cerramiento.

EMPLAZAMIENTO

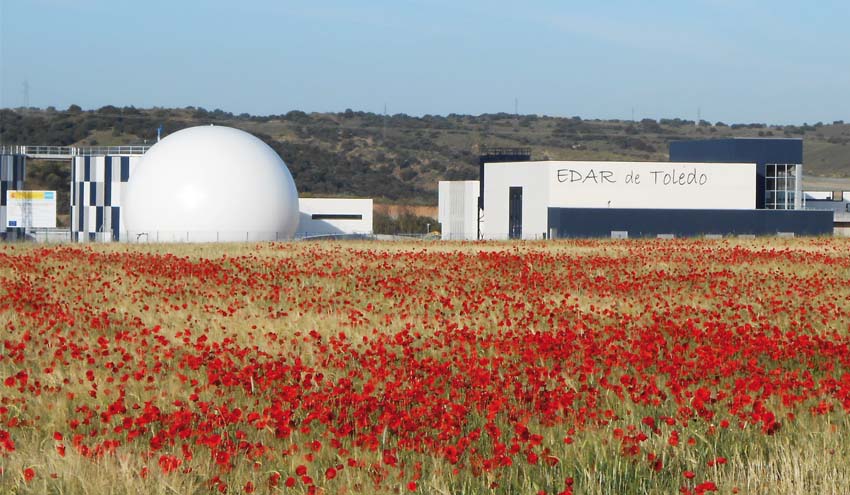

La EDAR ejecutada se ubica al oeste de la ciudad, a unos 9 km del casco urbano, en el paraje conocido como Estiviel. Previamente a la expropiación, la parcela se encontraba destinada a labor de regadío.

El efluente se vierte al río Tajo, excepto una parte que pasará por un tratamiento terciario más avanzado, para su uso posterior para riego o usos urbanos tales como baldeo de calles.

DESCRIPCIÓN DE LAS OBRAS E INSTALACIONES CONSTRUIDAS

Con carácter general, para cada uno de los procesos unitarios que componen la instalación, se ha realizado un estudio de funcionamiento en sus diferentes fases de construcción y caudales. Se realizó un diseño de las instalaciones para conseguir un funcionamiento óptimo, no solo para el caudal de fase I, II y III, sino también para el caudal actual en el momento de la puesta en marcha de la instalación.

Llegada y elevación

El agua bruta llega a la planta por un emisario de nueva ejecución, objeto de otro proyecto independiente. Se trata de una galería visitable que a la entrada a la planta cambia de geometría adoptando una conducción circular de diámetro 2.000 mm.

Se han estudiado varias alternativas en cuanto a la forma de realizar el aliviadero del pozo, para protegernos de los caudales de río en diferentes hipótesis de avenidas. Se desestimó la solución del anteproyecto de un aliviadero por encima de la cota de máxima avenida del río para periodo de retorno de 100 años. Esto obligaba a tener un alivio excesivamente alto para una situación en tiempo seco, y se ponía en carga casi por completo el colector de llegada a la planta. Finalmente, nos decantamos por la opción de situar el aliviadero a la cota más baja posible que permita hacer el by-pass del pozo en tiempo seco. De esta manera la cota máxima que se alcanzará en el alivio en tiempo seco será sensiblemente superior a la cota superior del tubo de llegada. Para las situaciones de avenidas en el río Tajo, se ha dispuesto una clapeta de retención en el inicio de la conducción del by-pass.

Edificio de pretratamiento. Alberga el pozo de gruesos, desbaste, concentrador de grasas y arenas y salas anexas de reactivos y CCM.

Asimismo, se ha previsto la instalación de un grupo electrógeno, que entrará en funcionamiento de forma automática ante un fallo en el suministro. Contará  con capacidad para mantener operativo el bombeo de agua bruta y el desbaste, evitando el poner en carga el colector de agua bruta y el vertido directo de agua bruta sin pretratar al cauce receptor.

Para mejorar la calidad del agua de alivio se ha incluido también un predesbaste de muy gruesos en el inicio del colector de alivio.
