Economía circular, también en el sector petroquímico

El sector de la industria es el segundo mayor consumidor de agua en Europa, tan solo por detrás de la agricultura, altamente intensiva en el uso de recursos hídricos. Unos recursos que, en parte debido a la creciente demanda, y en parte a los efectos del cambio climático, sobre todo en la zona sur del continente europeo, son cada vez más escasos. Al menos el 11% de la población europea – así como el 17% del territorio de la UE - está directamente afectada por la escasez de agua de calidad. De ahí la constante búsqueda de nuevos procesos más eficientes que permitan optimizar el uso de este recurso, sobre todo en sectores especialmente complejos como es el petroquímico. Uno de los ejemplos es el proyecto REWATCH, en el que participa de forma activa la filial española de Veolia Water Technologies.

El proyecto REWATCH ofrece avanzados procesos basados en la regeneración y reutilización que permitan optimizar el uso del agua en la industria petroquímica.

La industria petroquímica, tanto por sus procesos de refrigeración como por el procesamiento, es uno de los principales consumidores de agua en el sector industrial. Por ello, se debe afrontar  estrictos estándares en relación con la gestión de este recurso, cada vez más valorado. No en vano, este sector es también uno de los principales generadores de aguas residuales, con 1.750 hm3 al año en toda Europa. La complejidad y calidad deficiente o inadecuada de los procesos actualmente aplicados para tratar estas aguas residuales, impiden sus posibles usos, reduciendo drásticamente su disponibilidad, aumentando el consumo de recursos hídricos y los costes de suministro, y a la vez que está sujeta a, cada vez más, estrictas normas medioambientales.

De esta manera, implementar o mejorar los procesos de tratamiento y reutilización de las aguas residuales generadas en la industria petroquímica convergen para acercar la economía circular en este importante sector industrial. Para ello, son necesarias tecnologías avanzadas, como las que propone Veolia Water Technologies y DuPont Water Solutions, y proyectos pilotos ambiciosos que permitan demostrar su viabilidad a escala industrial.

Esta unión de tecnología punta y programas piloto es precisamente la razón de ser del proyecto LIFE REWATCH. Lanzado en 2016, su objetivo fundamental es disminuir el impacto ambiental de la industria petroquímica poniendo en marcha un innovador plan de regeneración y reutilización in situ para aumentar la eficiencia del agua en la industria petroquímica. El Proyecto LIFE REWATCH - acrónimo del inglés “Demonstration of an innovative recycling scheme to increase the water efficiency in the petrochemical industry”- es un instrumento financiado por la Unión Europea a través del programa LIFE, dedicado de forma exclusiva al medio ambiente.

Uno de los principales focos de interés de este tipo de iniciativas comunitaria se centra en la reutilización, el reciclado y la promoción y aplicación de tecnologías eficientes e innovadoras en el uso del agua, en línea con las prioridades marcadas desde la Directiva marco y también desde La Asociación Europea de Innovación sobre el Agua, que identifica la reutilización de los recursos como una las principales herramientas de cara a lograr una mejor gestión del agua.

Para alcanzar los objetivos del proyecto LIFE REWATCH, se ha formado un grupo interdisciplinario de expertos en el tratamiento de aguas residuales; del que forman parte la Fundació Eurecat (centro tecnológico que coordina el proyecto), DuPont Water Solutions y Veolia Water Technologies Ibérica, así como el centro de investigación holandés KWR Water y la plataforma europea del agua Water Europe.

En su calidad de líder mundial en la integración de procesos de tratamiento de agua, Veolia Water Technologies es una compañía capaz de combinar las mejores tecnologías disponibles con el fin de crear soluciones a medida que respondan a las necesidades particulares de sus clientes en cualquier mercado, reduciendo al mismo tiempo su impacto ambiental. Un trabajo que desarrolla en numerosos sectores, en especial en la industria petroquímica, un mercado sometido a normas medioambientales cada vez más estrictas y en el que Veolia tiene una amplia experiencia.

El primer paso del proyecto se ha enfocado en el análisis y caracterización de las aguas residuales producidas por diferentes plantas petroquímicas europeas. Gracias a este estudio, en marzo de 2020, tras el diseño y construcción del prototipo, se puso en marcha la planta de demostración situada en la fábrica de olefinas de Dow Chemical Ibérica (DCI), ubicada en el complejo norte del polígono petroquímico de Tarragona de La Pobla de Mafumet (Cataluña, España). La planta de demostración, trató las aguas residuales de dos corrientes industriales diferentes, procedentes del agua de proceso y del agua intermedia, que representaron respectivamente el 28% y 72% del flujo total tratado. Estos aportes pueden mezclarse entre sí o alimentar a la planta de manera individual.

La planta de demostración incluye cinco etapas de tratamiento, para dos de ellas se ha apostado por tecnologías desarrolladas, patentadas y gestionadas por Veolia Water Technologies.

El plan de tratamiento propuesto incluye cinco etapas: el reactor de biopelícula de lecho móvil AnoxKaldnes™ MBBR y el proceso Actiflo™ de decantación lastrada, ambas tecnologías desarrolladas, patentadas y gestionadas por Veolia Water Technologies; el proceso de ultrafiltración (UF), la etapa de ósmosis inversa (RO) y la tecnología de resinas de intercambio iónico (IER), las tres de ellas suministradas por DuPont Water Solutions.

Durante el proyecto, KWR ha desarrollado una herramienta de soporte a la decisión, en base a los datos proporcionados por la planta de demostración y aplicada a plantas petroquímicas a escala real, que puede estimar la calidad del agua obtenida a partir de la combinación de las tecnologías propuestas, así como el consumo energético y el impacto medioambiental y económico.



Descripción del proceso

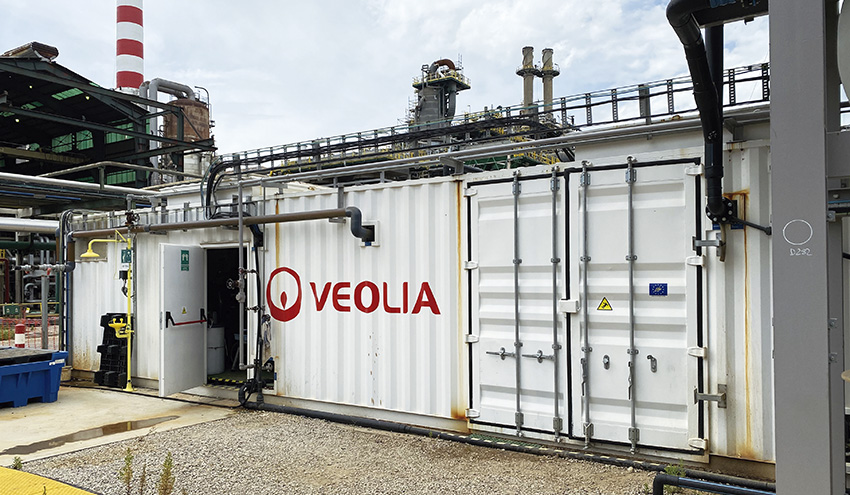

La planta de demostración de Tarragona tiene capacidad de diseño para tratar 6 metros cúbicos por hora de aguas residuales. El proceso, compuesto por cinco pasos, es una solución totalmente flexible, ya que cada unidad puede ser operada de forma separada, lo que permite cambios en su configuración y en sus prestaciones.

El primer paso es la etapa de depuración biológica mediante el proceso de lechos móviles AnoxKaldnes™ MBBR, seguido por el proceso Actiflo™, un proceso para la decantación lastrada del agua. Ambas son tecnologías patentadas por Veolia Water Technologies y su objetivo es proporcionar una barrera eficaz contra la variabilidad de las aguas residuales, proporcionando estabilidad a la etapa del proceso desarrollado por DuPont, es decir, las etapas de UF, RO e IER, tecnologías que permiten generar diferentes calidades de agua adecuadas para diversos usos en el sitio.

En un principio el proyecto consideró ubicar el proceso Actiflo™ por delante del proceso AnoxKaldnes™ MBBR con el fin de eliminar las sustancias que pudieran afectar esta última tecnología. Sin embargo, los ensayos previos, realizados en  banco de pruebas  por la Fundació Eurecat,  demostraron que no había inhibición en el proceso biológico, por lo que se adoptó la actual configuración.

En cuanto a la caracterización de las aguas residuales, lo más significativo es el contenido de materia orgánica, siendo el 87% de la demanda química de oxígeno (DQO) soluble. Los sólidos en suspensión también contienen un 90% de materia volátil, por lo que son principalmente de naturaleza orgánica. En cuanto a la salinidad, tiene valores de 2.800 µS/cm de promedio con ratios significativos de sulfato y calcio. Los valores de parámetros nitrogenados resultan bajos, al tiempo que la temperatura puede variar significativamente, según se puede observar en el cuadro de caracterización del agua residual.



Un tratamiento avanzado para afrontar la variabilidad de carga de las aguas residuales

Probablemente, uno de los principales desafíos técnicos de esta planta de demostración radica en la complejidad y variabilidad de las aguas residuales que trata. La presencia de hidrocarburos, así como de posibles compuestos tóxicos para el paso biológico (como pueden ser fenoles, cresoles, sulfuro, ácidos nafténicos), junto con las altas concentraciones de DQO recalcitrante aumentan los riesgos de una correcta eliminación biológica de materia orgánica y ensuciamiento de las membranas.

Para hacer frente a estas circunstancias complejas, Veolia Water Technologies Ibérica ha diseñado un proceso de tratamiento basado en tecnologías complementarias, robustas y técnicamente avanzadas. El proceso biológico MBBR de Anoxkaldnes™ consiste en una biopelícula que crece en pequeños soportes plásticos que se mantienen suspendidos en continuo movimiento en el reactor. La última generación de estos portadores de plástico, los así llamados soportes Z, controlan el crecimiento de la biopelícula y evitan la obstrucción. El proceso MBBR elimina, principalmente, la DQO soluble y la DBO.

El Actiflo™, por su parte, es un tratamiento de alta eficiencia en la clarificación de agua que consiste en la formación de flóculos de gran peso específico gracias a la adición de microarena que actúa como lastre, acelerando y mejorando el proceso de clarificación del agua, especialmente en la parte referida a la eliminación de los sólidos en suspensión y la materia orgánica asociada.

Para hacer frente al desafío que supone la complejidad y variabilidad de las aguas residuales a tratar, Veolia Water Technologies Ibérica ha diseñado un proceso de tratamiento basado en tecnologías complementarias, robustas y técnicamente avanzadas.

En cuanto a las condiciones operacionales y las dosis químicas en ambos procesos, los valores de temperatura en el MBBR han oscilado en una horquilla comprendida entre los 21 y los 42°C, unas temperaturas altas para la microbiología. Además, se ha añadido ácido fosfórico y urea como nutrientes,debido a que el agua residual a tratar es deficitaria en fósforo y nitrógeno. En esta planta de demostración, previo a la fase de lechos móviles consistentes en dos tanques aeróbicos, se ha instalado un filtro coalescente para separar los aceites en fase libre no emulsionados.

En cuanto al Actiflo™, los ensayos previos y la operación han contemplado la adición de hidróxido de sodio para aumentar el pH hasta el nivel óptimo de coagulación, junto con cloruro férrico como coagulante, una poliacrilamida aniónica y la microarena.

Una vez eliminada la materia orgánica, mediante la combinación de MBBR de Anoxkaldnes™ y Actiflo™, se incluyeron las tecnologías de Dupont para mejorar la calidad del efluente final y producir agua regenerada para su utilización in situ. La primera fase ha consistido en la tecnología de UF, que ha proporcionado una excelente calidad de filtrado para alimentar a la etapa de RO, previniendo principalmente el ensuciamiento inorgánico.

Posteriormente, la etapa de medio de filtración DuPont™ B-Free™ ha aportado solidez a la ósmosis inversa, previniendo un aumento de presión diferencial y disminuyendo las necesidades de limpieza. Los elementos de ósmosis inversa FilmTec™ Fortilife™ CR100 también han demostrado ser una solución adecuada contra el ensuciamiento por materia orgánica y han proporcionado una calidad de permeado excepcional, ya que se ha conseguido que esta agua se pueda utilizar como aporte a torres de refrigeración, con un bajo consumo de energía.

Las proyecciones del programa de simulación WAVE desarrollado por DuPont demostraron que, tan solo instalando un segundo paso y un lecho mixto, podría fácilmente alcanzarse una calidad suficiente del agua para alimentación a calderas.



Resultados y conclusiones

La línea de proceso propuesta en el prototipo con las tecnologías de Veolia Water Technologies y de DuPont Water Solutions han demostrado un funcionamiento robusto, sostenible y fiable durante la fase experimental de REWATCH, cumpliendo las expectativas del proyecto en términos de calidad y generando más de 12.000 m3 de agua regenerada en total de excelente calidad a pesar de la variabilidad y complejidad del agua de aporte. Así, se ha logrado un alto rendimiento de la tecnología AnoxKaldnes™ MBBR, a pesar de la complejidad de las aguas residuales (materia orgánica recalcitrante, temperatura), sin ninguna inhibición durante la operación al tiempo que los compuestos se han degradado correctamente, obteniéndose un valor de DQO soluble inferior al límite de cuantificación, 50 ppm O2, y 3,8 ppm de DBO5 como valor medio.

La combinación de tecnologías propuestas permite reducir la huella hídrica en la industria petroquímica más de un 30%.

Por su parte, el proceso Actiflo™, ha presentado una buena tasa de separación de sólidos, obteniéndose 14,6 ppm de sólidos en suspensión. Por lo tanto, la combinación del proceso AnoxKaldnes™ MBBR y Actiflo™ constituyen un compacto y robusto esquema de tratamiento, basado en tecnologías complementarias que proporcionan agua de alta calidad para alimentar el proceso de ultrafiltración y minimizar el ensuciamiento de la etapa de ósmosis inversa de DuPont Water Solutions.

Los resultados obtenidos por el proyecto LIFE REWATCH, permitieron realizar un estudio completo del análisis del ciclo de vida, realizado por EURECAT. Los resultados obtenidos indicaron que la combinación de tecnologías propuestas permite reducir la huella hídrica en la industria petroquímica más de un 30% en los esquemas asociados al cracker y las emisiones de CO2? relacionadas con el ciclo del agua se ven reducidas un 10% respecto a la situación actual. El estudio del coste del ciclo de vida demuestra la viabilidad económica permitiendo reducir el coste del agua en un 6% respecto a la situación actual y más de un 10% en industrias sin aporte de agua regenerada. Más información puede ser obtenida en www.rewatch.eu.

---



Las 6R del agua en la industria

Entrevista. Elisenda Taberna, Veolia Water Technologies



Una gestión eficiente del agua es clave para la sostenibilidad de las actividades industriales. Desde el punto de vista de Veolia Water Technologies, ¿dónde se encuentran los principales desafíos en esta materia dentro de la industria?

El enfoque de Veolia Water Technologies para la industria se basa en la estrategia 6R que, aborda la parte técnica de la norma ISO 46001:2019 Water efficiency management systems-Requirements with guidance for use, y consiste en auditar el ciclo integral del agua para obtener soluciones basadas en las tecnologías con el fin de alcanzar objetivos de sostenibilidad. Un elemento esencial considerado como enfoque de gestión integral del agua es el reciclaje. Tratar los vertidos industriales para producir agua de calidad para distintos usos dentro de la propia industria permite reducir el impacto ambiental, principalmente por la preservación de los recursos hídricos y la disminución del consumo energético asociado con el transporte de agua. La demostración de un esquema de reciclaje innovador para aumentar la eficiencia del agua en la industria petroquímic fue el objetivo del proyecto REWATCH, un proyecto LIFE financiado con fondos europeos.

"La línea tecnológica propuesta por REWATCH basada en tecnologías complementarias, demostró ser robusta, sostenible y fiable, logrando las expectativas del proyecto en términos de calidad y la recuperación de un 60% de agua".



Dentro del proyecto LIFE REWATCH, se ha demostrado el éxito de la combinación de las soluciones propuestas por Veolia. ¿Se pretende dar continuidad a las líneas desarrolladas en el proyecto? ¿Cuáles son los próximos pasos?

Efectivamente, la línea tecnológica propuesta por REWATCH basada en tecnologías complementarias, demostró ser robusta, sostenible y fiable, logrando las expectativas del proyecto en términos de calidad y la recuperación de un 60% de agua.  El estudio del Life Cycle Assessment (LCA) indicó que la implementación de la solución REWATCH  permitía reducir el impacto ambiental en la industria petroquímica en más de un 30% en los esquemas asociados al cracker. Uno de los objetivos del proyecto es la implementación de la línea de tratamiento en la industria. Estamos manteniendo reuniones con empresas interesadas que pretenden implementar eficazmente los objetivos del Plan de Acción de Economía Circular, disminuir su huella hídrica y estar en línea con uno de los principales objetivos de las políticas europeas medioambientales y de adaptación al clima, la preservación de los recursos hídricos.

"El enfoque de Veolia Water Technologies para la industria se basa en la estrategia 6R que, aborda la parte técnica de la norma ISO 46001:2019".



¿En qué otros proyectos destacados estáis trabajando?

Entre otros, en la ERA Camp de Tarragona seguimos trabajando bajo un contrato de asistencia técnica, realizando mejoras y optimizando procesos para obtener mejor calidad del agua regenerada, menor consumo de productos químicos y menor consumo energético.

En relación a la estrategia 6R, mencionada al inicio, desde 2019 Veolia Water Technologies realiza auditorías, mediante la herramienta Audit 360°, midiendo indicadores de eficiencia y ayudando a múltiples empresas de todos los sectores a revisar sus opciones de reducir el consumo de agua, integrar el reaprovechamiento (reciclaje, regeneración,...) y adecuar el uso del agua recuperada.



En el ámbito de la industria, Veolia Water Technologies tiene una fuerte presencia y una amplia experiencia, ¿cuáles son los proyectos estrella de la compañía en este ámbito?

Es difícil de establecer ya que depende del criterio bajo el que se considere pero cabe destacar como proyecto transversal, el Hubgrade™ Digital Service,  que consiste en una combinación de herramientas digitales y la experiencia de Veolia, que ofrece de modo continuo soluciones optimizadas adaptadas a las necesidades y prioridades de la industria respondiendo a los desafíos diarios en todo el ciclo del agua y haciendo que todos sus procesos sean más inteligentes, más seguros y más sostenibles.

---
